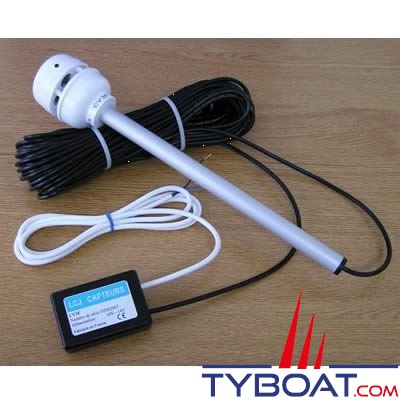

LCJ Capteurs - Girouette anémomètre à ultrasons CV3F - 24 Volts NMEA0183
)
)
)
LCJ Capteurs - Girouette anémomètre à ultrasons CV3F - 24 Volts NMEA0183
Système statique à ultrasons sans pièces mobiles.
Le capteur CV3F fournit la direction, la force et la température du vent.
La pression atmosphérique est disponible en option.
Ce capteur peut être directement exploité par les centrales de navigation et les afficheurs modernes équipés d'une entrée normalisée NMEA 0183, par les logiciels de navigation, ou par un ordinateur de type PC.
CV3F est un capteur de mesure du vent de nouvelle génération fournissant, sur une ligne électrique série normalisée, les valeurs du module du vent en noeuds ou en mètres par seconde, sa direction relative en degrés et sa température en degrés C.
Principe de fonctionnement:
L'ultrason est transporté par le mouvement du fluide qu'il traverse.
Quatre transducteurs électro-acoustiques communiquent deux à deux par signaux ultrasons pour déterminer, suivant deux axes orthogonaux, les différences des temps de transit des ondes, induites par le flux de l'air.
La mesure de la température sert à parfaire le calibrage.
Principaux avantages
- Robustesse : choc, coup de vent, oiseaux.
- Absence d'usure : pas de pièces en rotation.
- Insensibilité à l'effet gyroscopique.
- Stabilité de la sensibilité aux vents faibles.
- Effet de l'inclinaison sous le vent compensé.
- Prise au vent minimisée.
- interface électrique ouverte.
- Protection contre les intempéries.
- Prix compétitif.
Caractéristiques électriques
- Signaux de sortie NMEA 0183, MWV : 3 digits pour le module, 3 digits pour la direction, 1 digit pour l'état de validité.
- Signaux de sortie NMEA 0183, XDR : 3 digits pour la température.
- Sensibilité du module vent : 0,5 noeud. Résolution : 0,1 noeud.
- Dynamique du module vent : 0,5 à 99,5 noeuds.
- Sensibilité de la direction : +/- 1,5 degré. Résolution : 1 degré.
- Alimentation / consommation : 24 Vcc / 50 milliampères.

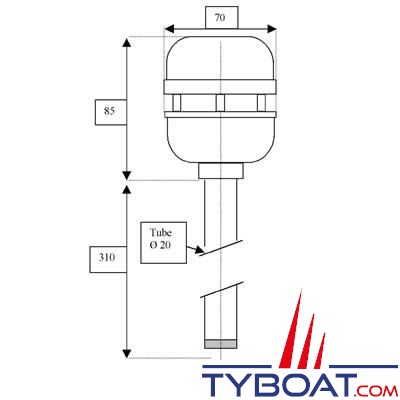

Poids 275 g
