Accouplement semi-élastique 20 CV - 100 tr/min - Ø tourteau 127mm - BW, ZF-Hurth, Volvo.
Disque en polyuréthane moulé absorbant les chocs, vibrations, bruits, poussées de ligne d'arbre et désalignements temporaires.

Isole électriquement la ligne d'arbre.
Ni usure, ni entretien.
Fourni avec visserie complète.

Affectation : BW, ZF-Hurth, Volvo

Nbre CV sur ligne d'arbre pour 100 tr/mn : 20
Diamètre ext. : 143 mm
Pour Diam. Tourteau : 127 mm
Epaisseur : 52,4 mm
Centrage : 63,5 mm

A l’aide de deux tourteaux, aligner approximativement le moteur et la ligne d’arbre (sans monter l’accouplement élastique).
Boulonner l’accouplement entre les deux tourteaux (voir indications de serrage ci-dessous).

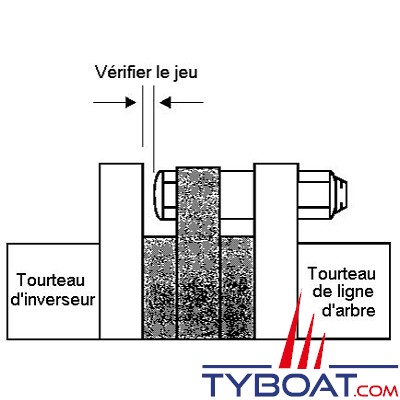

Vérifier l’alignement du moteur en installant des cales d’épaisseur entre la tête de boulon rouge et le tourteau d’inverseur. Toujours sur la même tête de boulon rouge, répéter l’opération quatre fois à 90° d’intervalle, en faisant tourner l’arbre.
Si l’épaisseur est identique dans toutes les positions, le moteur est correctement aligné. Écart maximum recommandé : 0,25mm (0.010’’).
Mettre en route pour mettre en température le compartiment moteur puis vérifier à nouveau les serrages et le lignage.

Serrages recommandés :
3/8 UNF – 40 Nm (30 lbs ft)
M10 – 54 Nm (40 lbs ft)
7/16 UNF – 81 Nm (60 lbs ft)
M12 – 108 Nm (80 lbs ft)
½ UNF – 100 Nm (75 lbs ft)
5/8 UNF – 210 Nm (155 lbs ft)
¾ UNF – 366 Nm (270 lbs ft)
