Dometic Sealand - Pompe à vide 24V - SW24 9108554752
)
)
)
)
Dometic Sealand - Pompe à vide 24V - SW24 9108554752
Pompe à vide DOMETIC 24 volts destinée à la série S. Elle fonctionne à sec pendant une durée prolongée et peut transporter sans dommages des corps étrangers en métal ou en plastique jusqu'à 13 millimètres.
Modèle : SW24
Tension : 24 V CC
Consommation moyenne : 3 A
Débit : (230 GPH) 14,5 L/min
Calibrage fusible/disjoncteur : 5 A
Section câble : (14-16 AWG) 1,5-2,5 mm²
Poids : (8 Lbs) 3,6 kilogrammes

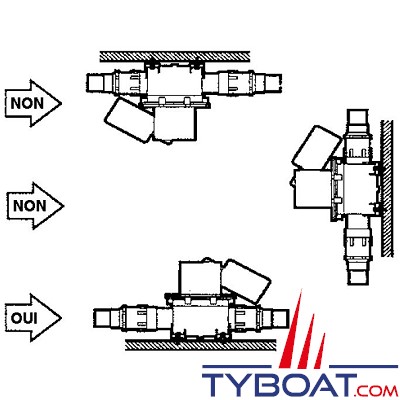

La pompe ne doit être montée qu'à l'horizontale.
Elle peut être montée à une distance comprise entre 0,6 (2 ft) et 4,5 m (15 ft) du réservoir à vide. 4,5 m étant la distance maximum.
Monter la pompe au même niveau que le réservoir à vide ou en-dessous du réservoir à vide. Ne pas la monter au-dessus de la sortie du réservoir à vide.
La hauteur manométrique de refoulement ne doit pas dépasser 1,80 m (6 ft).
S'assurer du placement optimal de la pompe avant de commencer. Placer la pompe sur la surface de montage et à l'aide d'un poinçon marquer le centre des quatre trous de fixation. Retirer la pompe.
A l'aide d'un forêt de 4,7 millimètres (3/16"), percer les quatre trous de fixation de la pompe. Fixer la pompe avec des vis #14.
Le sens du flux est indiqué sur le corps de la pompe.
