Dometic - Réservoir de vide VG4 + pompe 12V à vide série S - 317780012
)
)
)
)
)

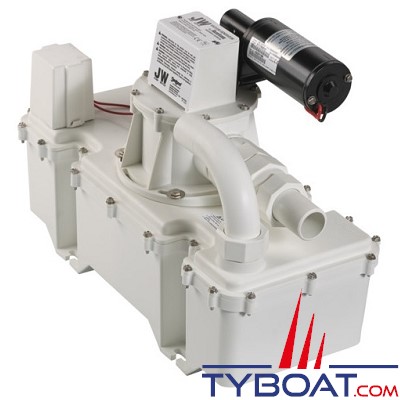

Générateur de vide SEALAND / DOMETIC - Combiné réservoir de vide VG4 et pompe à vide série S. Écoulement optimal grâce à de grandes ouvertures.
Modèle : VG412
Tension : 12 V CC
Consommation moyenne : 6 A
Débit litres/minute (GPM) : 19,3 (5,1)

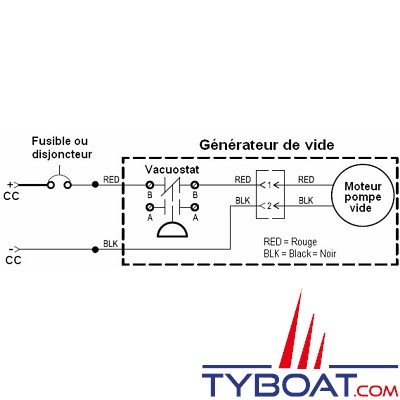

Fusible/Disjoncteur : 10 A
Section des câbles : suivre les préconisations ABYC
Poids : 15,1 kilogrammes
Les orifices permettent de s'adapter à différents types d'installation.
Écoulement optimal grâce à de grandes ouvertures (51 millimètres de diamètre intérieur)
Cuve en plastique moulé afin de garantir une finition remarquable.
Le générateur de vide doit être monté à l'horizontale exclusivement.
Il peut se placer jusqu'à 15 mètres (50 pieds) des toilettes VacuFlush et jusqu'à 6,1 mètres (20 pieds) du réservoir eaux noires.
L'entrée du bloc générateur de vide ne doit pas être installé à plus de 1,80 mètre (6 pieds) au-dessus de l'évacuation des toilettes.
La hauteur manométrique au refoulement ne doit pas dépasser 1,80 mètre (6 pieds).
S'assurer de choisir l'emplacement optimal avant de commencer l'installation. Poser le bloc sur la surface de montage et marquer l'emplacement des trous de fixation à l'aide d'un pointeau. Retirer le bloc.
Percer les trous avec un forêt 3/16". Repositionner et fixer le générateur de vide avec des rondelles et des vis à bois #14.

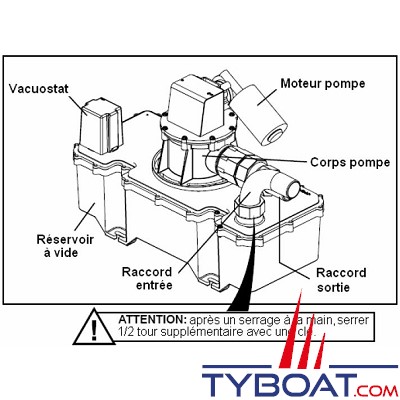

Orienter le corps de pompe de manière à faciliter les branchements des tuyaux en desserrant ses fixations si nécessaire. Resserrer les fixations lorsque c'est fait.
Les raccords à visser sur les orifices d'entrée et sortie facilitent l'installation et le placement des tuyaux. Après les avoir vissés à la main, utiliser une clé pour les serrer d'un demi-tour supplémentaire. Sécuriser chaque connexion avec deux colliers.
Commencer par amorcer la pompe avec de l'eau.
Ne pas effectuer un test sous pression. Le système est prévu pour être en dépression (vide).
